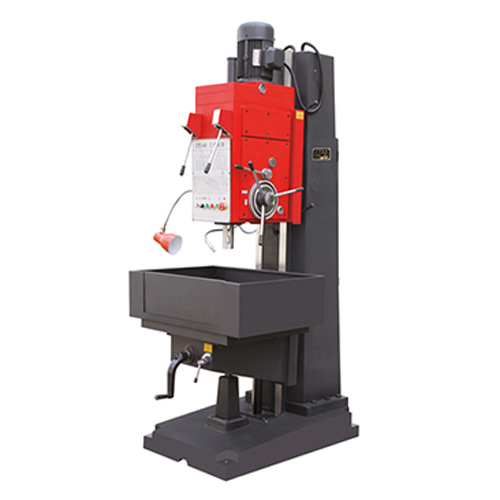

z5140立式钻床产品是方柱立式钻床,z5140立式钻床又称z5140a立式钻床、z5140a钻床、z5140钻床采用方柱基础立柱,Z5140立式钻床具有结构稳定,安装方便等特点。z5140立式钻床的设计结构和大功率主轴电机功率等一系列设计理念决定了该类型钻床 可以进行高强度的钻孔加工作业。Z5140立式钻床变速范围广、进给级数多、主轴端面至工作台面范围大可以适应不同工件、不同材质工件、不同加工刀具的生产加工。40立式钻床可以满足钻、攻、扩、铰、锪平等各种不同工艺的需要,经特殊夹具和刀具的安装可以进行专机的生产加工需要。
主要技术参数 | Z5140A | Z5150A |
钻孔直径mm | 40 | 50 |
主轴进给抗力N | 16000 | 16000 |
主轴扭矩N.m | 350 | 350 |
主电机功率kw | 3 | 3 |
主锥孔锥度NO | 4 | 5 |
主轴转速r.p.m | 31.5-1400(12级) | 31.5-1400(12级) |
主轴每转进给量mm/rev | 0.056 -1.80(9级) | 0.056 -1.80(9级) |
主轴行程mm | 250 | 250 |
主轴箱行程mm | 200 | 200 |
主轴跨距mm | 335 | 335 |
工作台行程(手动)mm | 300 | 300 |
主轴端面至工作台距离mm | 750 | 750 |
工作台尺寸mm | 480×560 | 480×560 |
机床重量kg | 1250/1350 | 1250/1350 |
外形尺寸mm | 1009×900×2530 | 109×900×2530 |
包装箱尺寸mm | 1410×1140×2620 | 1410×1140×2620 |
