单位 CAK40 CAK50 CAK63 CAK80 CAK100 CAK125 床身回转直径 mm 400 500 630 800 1000 1250 导轨跨度 mm 400 400 550 600 700 700 工件长度 mm 750 1000 1500 2000 750 1000 1500 2000 1000 1500 2000 3000 1500 2000 3000 1500 2000

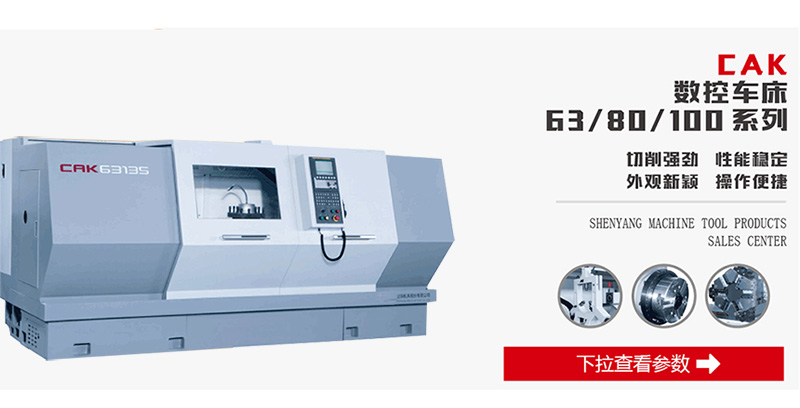

本系列机床床适用于车削内外圆柱面、圆锥面及其他旋转零件,可加工各种常用的公制、英制、模数和径节螺纹,并能拉削油沟和键槽。本系列车床还有以下特点:
1. 床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构,整体刚度比单壁门形筋结构提高三分之一。
2.操纵集中,溜板设有快移机构,用单手柄形象化操纵;主轴正反转转换及刹车采用液压控制。车床结构刚度与传动刚度均较高,精度稳定,并能进行强力切削。
3.运动轻便灵活,寿命长;润滑系统为箱外循环,提高了加工精度。
4.主轴孔为105mm、尾座装有刻度盘和刻线,使用直观;机床外形整体美观,易于擦拭和维护。
5.机床导轨宽度600mm 增强机床的稳定型。
单位 | CAK80 | CAK100 | CAK125 | |
床身回转直径 | mm | 800 | 1000 | 1250 |
导轨跨度 | mm | 600 | 600/700 | 700 |
工件长度 | mm | 1500 2000 3000 | 1500 2000 3000 | 1500 2000 3000 |
车削长度 | mm | 1350 1850 2850 | 1350 1850 2850 | 1350 1850 2850 |
滑板上回转直径 | mm | 480 | 650 | 890 |
卡盘形式(手动) | mm | 630 | 630 | 630 |
主轴通孔直径 | mm | 105 | 105 | 105 |
刀架转位重复定位精度 | mm | 0.008" | 0.008" | 0.008" |
X轴行程 | mm | 400 | 500 | 625 |
主轴转速档位 | mm | 四挡17-1000 | 四挡17-1000 | 四挡17-1000 |
工件精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
工件表面粗糙度 | μm | Ra1.6 | Ra1.6 | Ra1.6 |
尾台套筒直径/行程 | mm | 130/250 | 130/250 | 130/250 |
尾座锥孔锥度 | 莫氏6号 | 莫氏6号 | 莫氏6号 | |
刀架形式 | 立式四工位 | 立式四工位 | 立式四工位 | |
电机功率 | kw | 15 | 15 | 22 |
