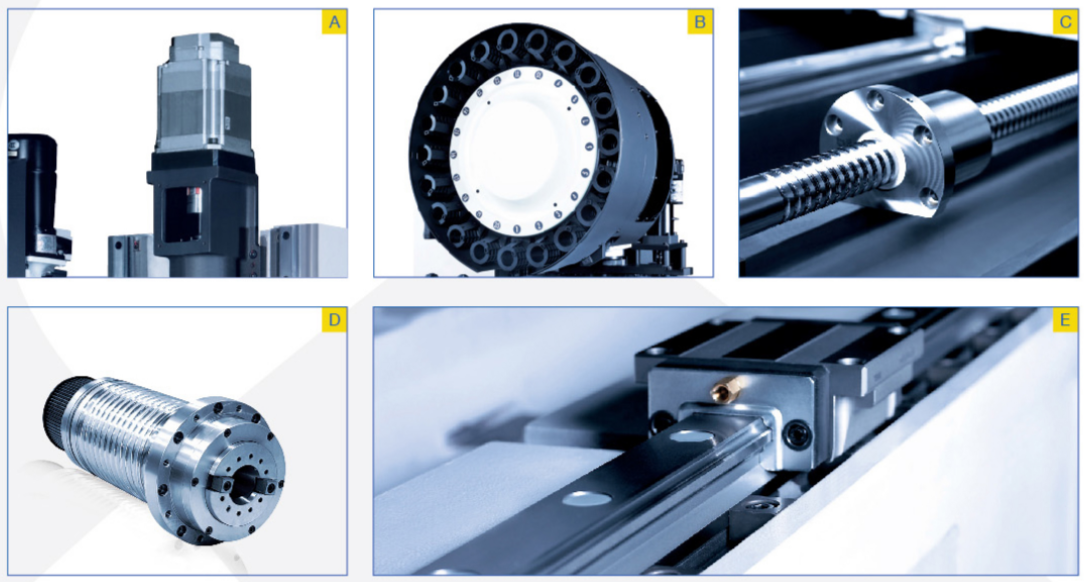

产品标准配置:
1 | KND/广数/FANUC系统 | 11 | 8000rpm主轴 |
2 | 24把圆盘刀库 | 12 | 中央集中自动进给润滑系统 |
3 | 三轴润滑油独立收集装置 | 13 | 全防护(不含顶面) |
4 | 机床照明工作灯 | 14 | 三色警示灯 |
5 | 主轴锥孔清洁空气 | 15 | 分离式手轮 |
6 | 清洁气枪 | 16 | RS232接口 |
7 | 切屑液系统 | 17 | 蓄屑槽 |
8 | 显示器 | 18 | 主轴锥孔:BT40 7/24 |
9 | 伺服变压器 | 19 | 电器柜冷热交换器 |
主轴无级调速,主传动中带有位置环反馈,机床可实现高速刚性攻丝。采用立柱固定形式,X、Y轴水平十字运动,主轴箱垂直运动采用机械重锤式平衡,运动灵活、平稳。

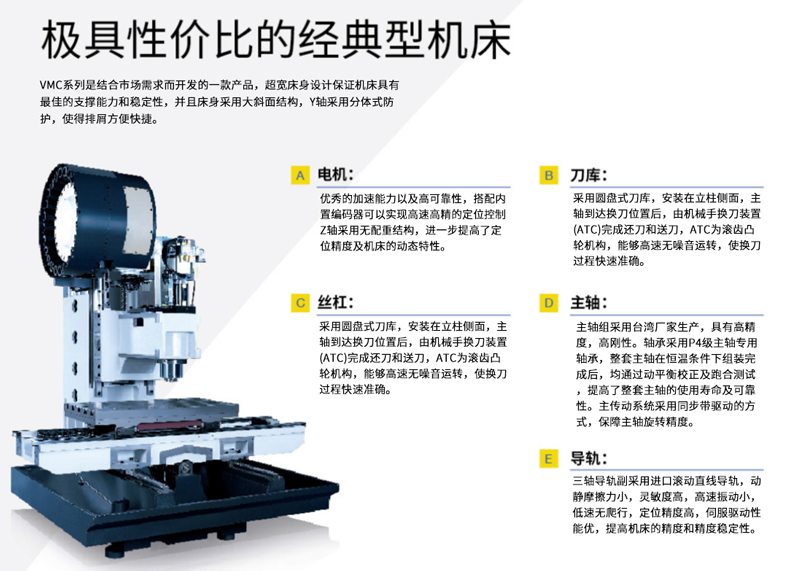

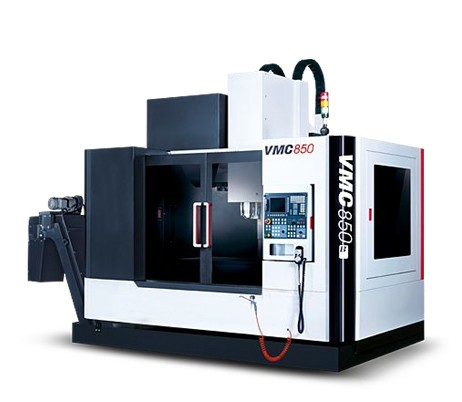

VMC系列立式加工中心采用立式框架布局,立柱固定在床身上,主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。

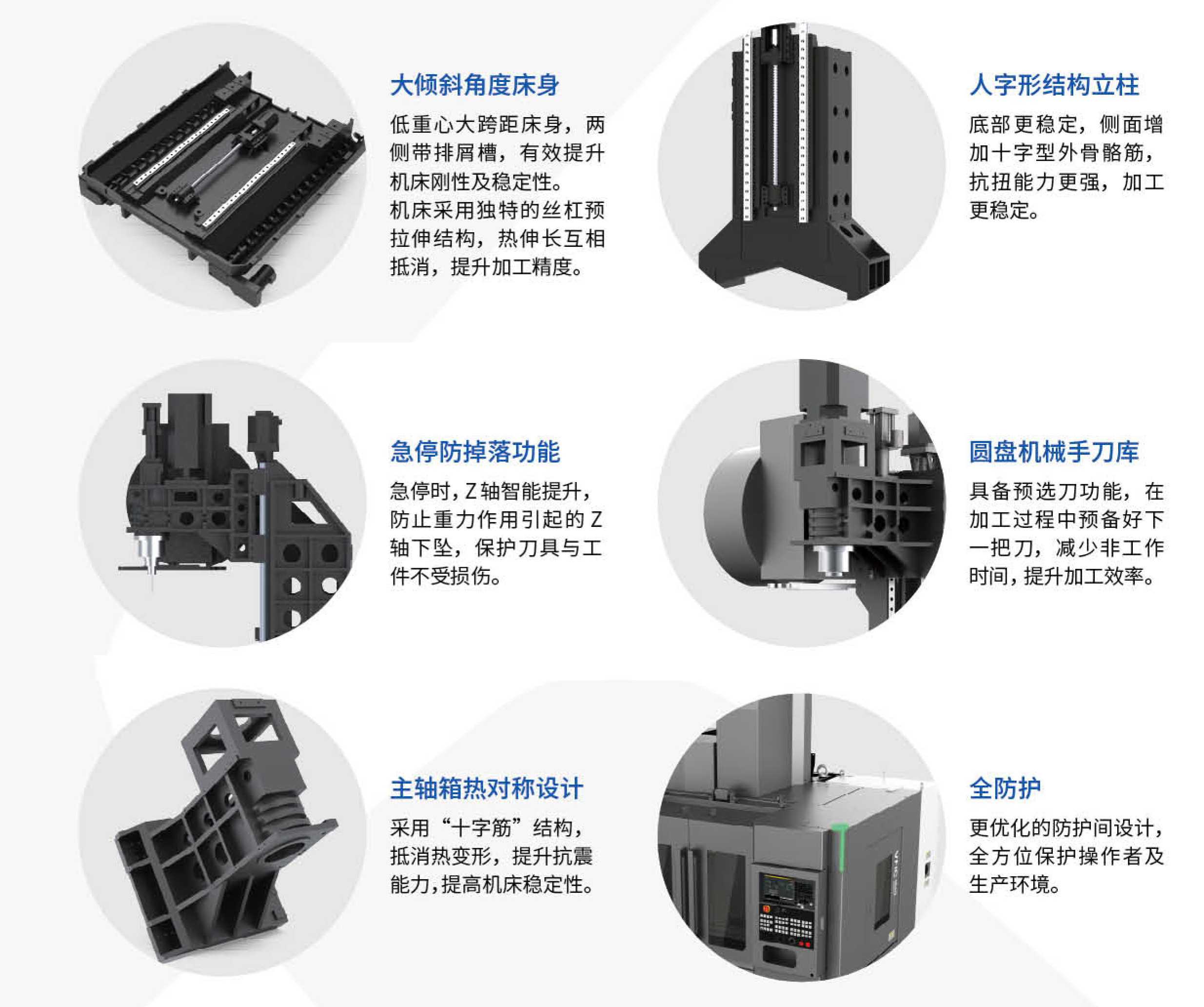

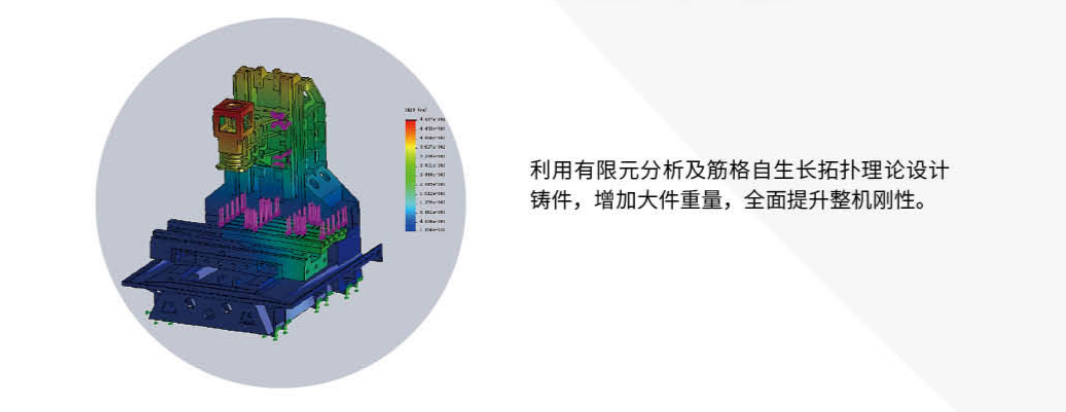

床身、工作台、滑座、立柱、主轴箱等大件均采用铸件均采用树脂砂铸件,且经过两次时效处理消除应力,稳定性好,强度高,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。这些大件均采用优化设计,提高大件和整机的刚度和稳定性,有效抑制了切削力导致机床的变形和振动。

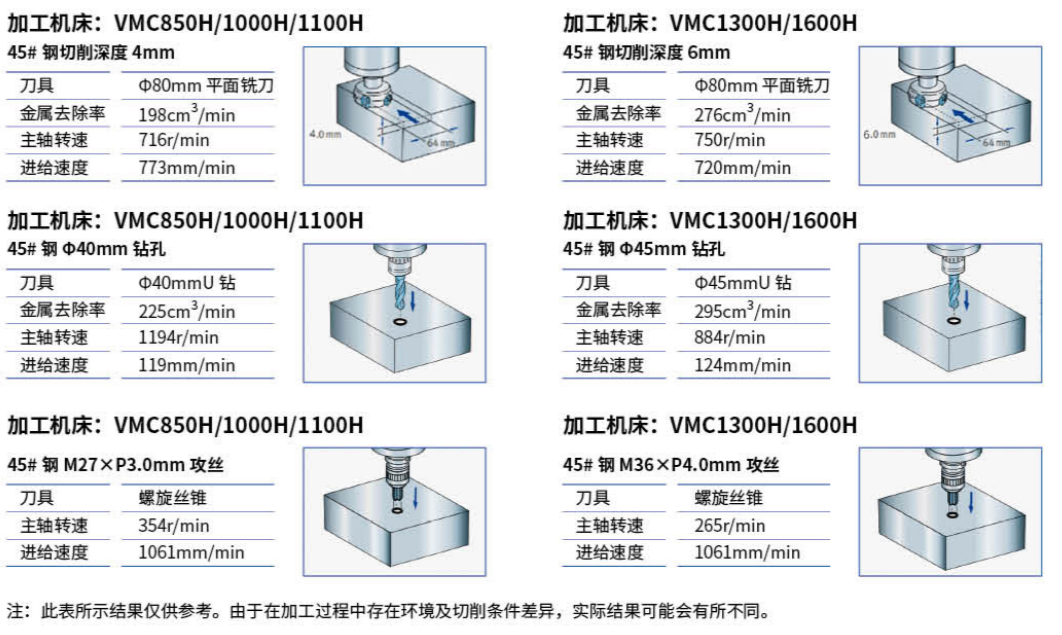

项目/技术参数 | 单位 | VMC850B | VMC1100B / H | VMC 1300B / H |
工作台尺寸 | mm | 1000×500 | 1300X600 | 1300X700 |
工作台承重 | Kg | 600 | 1000 | 1250 |
T型槽尺寸 | mm | 18×5 | 18×5 | 18×5 |
工作台行程-X | mm | 800 | 1100 | 1300 |
工作台行程-Y | mm | 500 | 600 | 700 |
工作台行程-Z | mm | 500 | 600 | 700 |
主轴中心至导轨面距离 | mm | 640 | 730 | 840 |
主轴锥度 | 7:24 | BT40 | BT40 / BT50 | BT40 / BT50 |
高转速 | r/min | 8000.0 | 8000 | 6000 |
主电机功率 (S1/S2) | 11/15 | 11/15 | 11/15 | |
主传动方式 | 同步齿形带 | 同步齿形带 | 同步齿形带 | |
快速移动X轴 | m/min | 48 | 48 | 36 |
快速移动Y轴 | m/min | 48 | 48 | 36 |
快速移动Z轴 | m/min | 48 | 48 | 24 |
三轴拖动电机功率(XYZ) | Kw | 1.8/3/3 | 1.8/3/3 | 1.8/3/3 |
三轴拖动电机扭矩(XYZ) | N-m | 11/20/20 | 20/20/27 | 20/20/36 |
进给速度 | mm/min | 1-20000 | 1-20000 | 1-20000 |
刀库形式 选刀方式 | 机械手 双向就近选刀 | 机械手 双向就近选刀 | 机械手 双向就近选刀 | |
刀库容量 | 24 | 24 | 20/24 | |
刀具长度 | mm | 300 | 300 | 300 |
刀具重量 | kg | 7 | 7 | 15 |
机床重量 | Kg | 5000 | 7200 | 12000 |
电气总容量 | KVA | 25 | 25 | 37 |
机床轮廓尺寸 | mm | 2880-2450-2880 | 3800-2800-2910 | 4200-2800-3200 |
注:表中提供的参数仅为参考,如有变动。请以实物为准。 |
