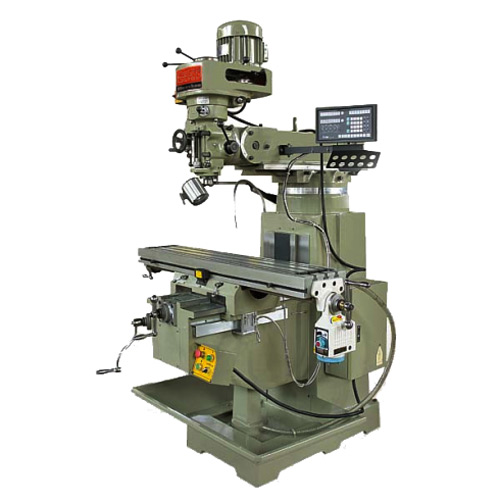

本机床可以加工各种平面、斜面、螺旋面、沟槽、齿轮、花键和弧形槽等。
适用于各类企业的维修和生产。
特别适用于工、夹、模具的制造。
机床本身结构轻便可靠,具有很大的灵活性。
铣头直接安装于摇臂前端、在纵向垂直面内能向左、右各回转90°横向可向前后各回45°。
摇臂在转盘燕尾槽内可作前后移动。
转盘在床身上可作360°回转。
机床可安装多种附件,从而进一步扩大加工范围。
机床型号 | 3H炮塔铣床 | 4H炮塔铣床 | 5H炮塔铣床 | |
工作台面积 | 254X1270 | 254X1270 | 305X1370 | |
行程 | X轴 | 800 | 800 | 900 |
Y轴 | 400 | 450 | 450 | |
Z轴 | 400 | 400 | 400 | |
主轴 | 主轴锥度 | R8/NT30 | NT40 | |
主轴行程 | 127 | |||
主轴进给 | 0.076/0.003″ 0.038/0.0015″ 0.203/0.008″ | |||
主轴转速 | 66-4540 | |||
T槽 | 槽数X宽 | 3X16 | ||
T型槽间距 | 65 | |||
机头电机 | 3HP/2.2KW | 5HP/3.75KW | ||
机床外形尺寸 | 1700x1680x2090 | 1700x1680x2195 | 1800X1680X2195 | |
净重 | 1100 | 1300 |
1380 |
