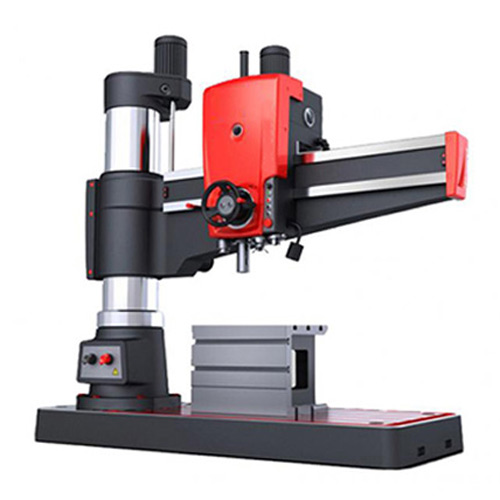

Z30100摇臂钻床适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面及攻螺纹,主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。Z30100摇臂钻床外住带动摇臂绕内柱可以回转±1100°,摇臂沿外立柱升降、主轴箱沿摇臂导轨左右移动,主轴箱实现各级转速、进给及操作,主轴箱转速在20-1600(r/min)共有16级,主轴进给量范围(0.04-3.2mm/r)共有16级,通过旋转集中手轮操作。摇臂升降是有立柱顶部电机拖动,由丝杠螺母传动,实现摇臂升降。其中升降螺母上装有保险螺母,以保证摇臂不会突然落下;摇臂夹紧是由液压驱动菱形块实现夹紧,夹紧后,菱形块自锁,摇臂上升或下降夹紧动作结束后,摇臂自动夹紧,由装载油缸座上的电气开关控制。主轴箱及立柱夹紧均是液压驱动,菱形块夹紧。两动作可同时进行,也可分开进行,操作按钮在主面板箱上。
项目 | 单位 | Z30100×31 | Z30125×40 |
钻孔直径 | mm | 100 | 125 |
主轴中心线至立柱母线距离 | mm | 570-3150 | 600-4000 |
主轴端面至底座工作台距离 | mm | 750-2500 | 750-2500 |
主轴行程 | mm | 500 | 560 |
主轴锥孔(莫氏) | 6# | Metrie80 | |
主轴转速范围 | r/min | 8-1000 | 6.3-800 |
主轴转速级数 | 22 | 22 | |
主轴进给量范围 | mm/r | 0.06-3.2 | 0.06-3.2 |
主轴进给量级数 | 16 | 16 | |
工作台尺寸 | mm | 800×1250 | 800×1250 |
主轴箱水平移动距离 | mm | 2580 | 3400 |
主电机功率 | kw | 15 | 18.5 |
机床重量 | kg | 20000 | 28500 |
机床外型尺寸(长×宽×高) | mm | 4780×1630×4600 | 5910×2000×5120 |
