技术特性
TECHNOLOGY CHARACTERISTICS

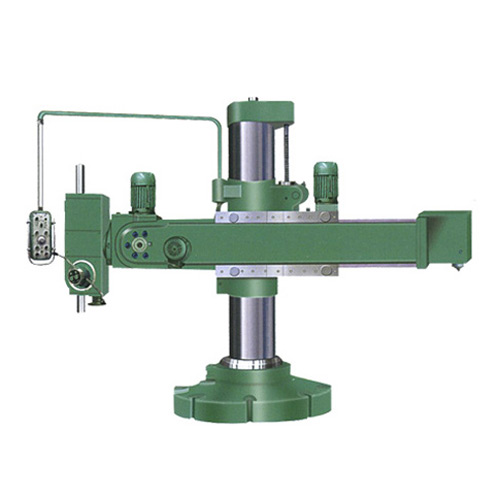

滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成,滑座可沿床身导轨移动,以扩大加工范围,适用于锅炉、桥梁、机车车辆和造船,机械加工等行业。滑座是摇钻的重要支承部件,是驱动工作台运动的动力来源,其大件结构比较复杂。框架式设计,均匀厚度的加强筋铸造而成,有利于散热,在满足足够的支撑条件下,减轻了整体重量,从而保证整体静动态性能,使用寿命更长。
技术参数
TECHNOLOGY PARAMETERS
型 号 |
Z3140A |
Z3150 |
钻孔直径 |
mm |
40 |
50 |
主轴中心线至 立柱母线距离 | 大 |
mm |
1600 |
1600 |
小 |
mm |
850 |
850 |
主轴行程 |
mm |
315 |
315 |
主轴锥孔 ( 莫氏 ) |
No. |
4# |
5# |
主轴转速范围 |
r/min |
16-1250 |
16-1250 |
主轴转速级数 |
- |
16 |
16 |
主轴进给量范围 |
mm/r |
0.06-1 |
0.06-1 |
主轴进给量级数 |
- |
9 |
9 |
主轴箱水平移动距离 |
mm |
750 |
750 |
主电机功率 |
KW |
3 |
4 |
套筒升降距离 |
mm |
900 |
900 |
主轴箱倾斜度 |
- |
± 90° |
± 90° |
机床重量 |
kg |
4500 |
4500 |
机床外形尺寸 |
mm |
3058×1240×2713 |
3058×1240×2713
|
